HASEGAWAの各ユニット製品のご紹介
HASEGAWAの各ユニットは、高品質・高信頼で、世界のあらゆる産業用冷凍機市場に大きく貢献しています。
コンプレッサユニット (HVU - series) 世界のトップブランド HASEGAWA のコンプレッサ
地球環境を考えた新しい設計思想(◆アンモニア冷媒対応、◆省エネルギー、◆省スペース)
伝統に培われた豊富な実績
冷熱プラント、冷凍機の専門メーカーとしての長年の実績と経験を織り込んだHASEGAWAコンプレッサは、満足いただける性能とトータルコストの低減化を提供します。HASEGAWAコンプレッサは、過酷な使用条件を要求される漁船用冷凍機をはじめとして絶大な信頼を得、最も実績があり、圧倒的な占有率を誇っております。
豊富なシリーズ構成
省スペースタイプのフランジモータシリーズを中心に、用途・仕様に合わせた選定範囲が更に拡大しました。
高い技術力に支えられた高品質・高性能コンプレッサ
高効率運転と、幅広い温度範囲への適応を考慮したシリーズ設計です。高性能コンプレッサを追求した設計は、厳選された材料と徹底した品質管理により抜群の耐久性と高性能を発揮します。
標準装備のオイルポンプは、油圧変動も少なく超低圧領域においても抜群の油圧確保が可能です。
フランジモータタイプは、HASEGAWAの技術力を結集した高性能かご型モータと冷凍機のコンビネーションにより、冷凍機特性に合わせた高効率運転と抜群の耐久性を発揮します。
驚異的な省エネルギー設計
超軽量ピストン・ロッドの採用と、高性能のバルブ構造により無駄なく性能が発揮されます。吐出ガス温度が低下する充分な冷却構造により、常に効率の良い運転を維持します。画期的な油上がり防止機構により、蒸発器性能を左右する油消費量が極めて少量です。
フランジモータは、充分な空気冷却構造のため温度上昇も少なく常に高効率運転が可能です。油圧式容量調整機構を標準装備しており、起動トルクの低減と負荷変動に併せた容量調整が可能です。
メンテナンスコストの大幅な低減化
メンテナンスを考慮した極めてシンプルな構造であり、短時間で確実な保守が可能です。耐久性の高い構成部品は、メンテナンス費用も大幅の節約が可能です。
フランジモータタイプは、コンプレッサのシャフトにモータを直接取り付けた構造のため、カップリング等の芯出し調整作業が不要です。
主要消耗部品の共通化設計とHASEGAWA部品供給システムによって、いつまでも安心してご使用いただけます。
省スペース設計
フランジモータタイプは、カップリング等が無く大幅な省スペースを実現。(フランジモータタイプは、電動機一体型の呼称です。)
コンプレッサユニット (HVU - series)
HVU シリーズ/コンプレッサーユニット
世界のトップブランド "HASEGAWA" のコンプレッサー MODEL VZM・VZL & VKM・VKL
<姉妹機種のMODEL VM・VMLは生産を終了いたしましたが、部品は継続供給させていただいております。お問い合わせください。>
HVU-シリーズ VZM・VZL は、超低温専用・ハイパワー冷凍機です。
◆VZL28RF機は、姉妹機のVZM28RF機を基に漁船・超低温向けの仕様として更にパワーアップの冷凍機です。
◆VZL28RF機は、VZM28RF機に比べて124%の能力があります。
◆VZL28RF機は、姉妹機のVZM28RF機と互換性のある消耗部品を採用しています。
◆業界最大級のハイパワー冷凍機により、漁船への搭載台数を減少できます。
◆漁船への搭載台数は、従来ご採用戴いているVZM28RF機×4台をVZL28RF機×3台にできることにり、1750㎏の機械重量を減少できます。
コンプレッサユニット (HVU - series)
MODEL VZM |

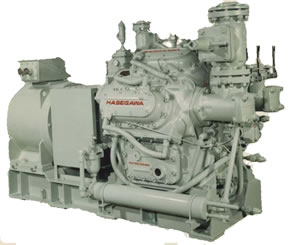

![]() VZM型(シリンダ径 132mm x ピストン行程 106mm) 対応冷媒:R717,R404A,R417A圧縮方式:往復動式 単段圧縮機:VZM16,VZM18 二段圧縮機:VZM26,VZM28 <写真はフランジモータタイプですが、モータ直結駆動や Vベルト駆動のタイプもそろえています。> |
---|---|
MODEL VZL |
![]() VZL型(シリンダ径 132mm x ピストン行程 132mm) 対応冷媒:R717,R404A,R417A圧縮方式:往復動式 単段圧縮機:VZL14,VZL18 二段圧縮機:VZL24,VZL28 <写真はフランジモータタイプですが、モータ直結駆動や Vベルト駆動のタイプもそろえています。> |
MODEL VZM VZL |

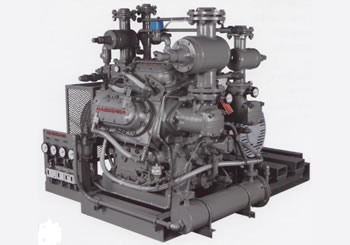

![]() VZM型(シリンダ径 132mm x ピストン行程 106mm) 対応冷媒:R717,R404A,R417A圧縮方式:往復動式 単段圧縮機:VZM16,VZM18 二段圧縮機:VZM26,VZM28 VZL型(シリンダ径 132mm x ピストン行程 132mm) 対応冷媒:R717,R404A,R417A圧縮方式:往復動式 単段圧縮機:VZL14,VZL18 ![]() <写真はモータ直結駆動タイプです。> |
MODEL VZM VZL |

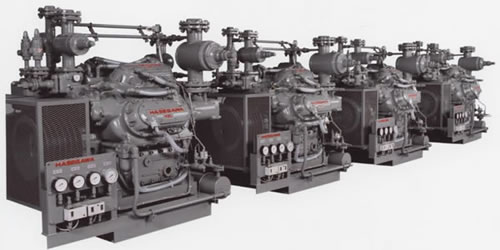

![]() VZM型(シリンダ径 132mm x ピストン行程 106mm) 対応冷媒:R717,R404A,R417A圧縮方式:往復動式 単段圧縮機:VZM16,VZM18 二段圧縮機:VZM26,VZM28 VZL型(シリンダ径 132mm x ピストン行程 132mm) 対応冷媒:R717,R404A,R417A圧縮方式:往復動式 単段圧縮機:VZL14,VZL18 ![]() <写真はVベルト駆動のタイプです。> |
MODEL VKM VKL |

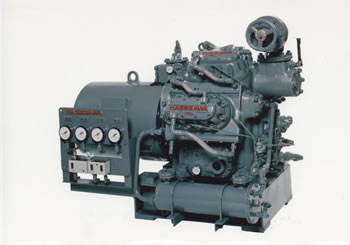

![]() VKM型(シリンダ径 85mm x ピストン行程 70mm) 対応冷媒:R717,R23,R404A,R417A圧縮方式:往復動式 単段圧縮機:VKM14,VKM16,VKM18 二段圧縮機:VKM24,VKM26,VKM28 VKL型(シリンダ径 85mm x ピストン行程 85mm) 対応冷媒:R717,R23,R404A,R417A圧縮方式:往復動式 単段圧縮機:VKL14,VKL16,VKL18 ![]() <写真はフランジモータタイプです。> |
<陸上用と船舶用のシリーズを準備しています>
陸上ユニット
VKL28RF |
![]() ![]() |
---|---|
VZM28AVL |
![]() |
VZM28AVL |
![]() |
船舶用ユニット
VKL16RF |
![]() ![]() |
---|---|
VZM26RF |
![]() |
VZM28RDM |
![]() |
VZM28RFM |
![]() |
