. ユニットシリーズ
HCUシリーズ
　
●仕様表
　
　
HCU- VZ/VZL
コンデンシングユニット
　


HCU-VZ62RMS37DSU

HCU-VZ62RMT75HSU


■冷媒：R 717（アンモニア） 単段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -15℃, 凝縮器過冷却 = 5℃, 吸入ガス過熱 = 0℃ の値です。
（1kW=860Kcal/hr換算）
ユニット型式名

HCU-VZ6AMT

HCU-VZ8AMT

HCU-VZL4AMT

HCU-VZL8AMT
組合せ記号

75 DLU /
90 HlU

115 HLU /
130 ILU

　/

130 ILU /
150 JLU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VZ 6

VZ 8

VZL 4

VZL 8
圧縮機
回転数
(rpm)

　980 /
1170

　980 /
1170

　980 /
1170

　980 /
1170
モータ
定格出力
(kW)

75 / 90

115 / 130

　/

130 / 150
冷凍能力
(kW)

216.98 /
259.07

289.30 /
345.35
-

360.23 /
430.12
法定冷凍
能力
(RT)

60.92 /
72.74

81.23 /
96.98
-

101.16 /
120.77
コンデンサ・ レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

422 / 511

511 / 592
-

592 / 680
冷媒受液
部容量
(リットル)

184 / 176

204 / 189
-

230 / 202
冷媒接続口
吸入,
液出口

100A , 32A

100A , 32A
-

100A , 32A
冷凍機油
充填量
(リットル)

30

30
-

32

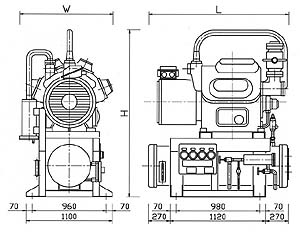

概略寸法
LxWxH

2710x1100
x2210

2710x1200
x2310
-

2710x1200
x2310


■ 冷媒：R 717（アンモニア） 二段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -35℃, 凝縮器過冷却 = 5℃,
膨張弁直前液温 = 中間圧力相当飽和温度+5℃, 吸入ガス過熱 = 0℃ の値です。（1kW=860Kcal/hr換算）
ユニット型式名

HCU-VVZ42AMT

HCU-VZ62AMT

HCU-VZL31AMT

HCU-VZL62AMT
組合せ記号

45 DLU / 55 ELU

60 DLU / 75 ELU

　/

75 ELU / 90 FLU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VZ 42

VZ 62

VZL 31

VZL 62
圧縮機
回転数
(rpm)

　980 /
1170

　980 /
1170

　980 /
1170

　980 /
1170
モータ
定格出力
(kW)

45 / 55

60 / 75

　/　

75 / 90

冷凍能力
(kW)

79.53 /
94.88

110.70 /
132.21
-

137.91 /
164.65
法定冷凍
能力
(RT)

23.56 /
28.12

25.18 /
30.06
-

31.36 /
37.44
コンデンサ・ レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

240 / 308

223 / 287
-

287 / 353
冷媒受液
部容量
(リットル)

118 / 156

　58 / 109
-

109 / 143
冷媒接続口
吸入,
液出口

80A , 25A

100A , 25A
-

100A , 25A
冷凍機油
充填量
(リットル)

30

32
-

32
概略寸法
LxWxH

2710x1100
x1870

2710x1120
x1960
-

2710x1120
x1960


■ 冷媒：R 22（HCFC22） 単段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -15℃, 凝縮器過冷却 = 5℃, 吸入ガス過熱 = 0℃ の値です。
（1kW=860Kcal/hr換算）
ユニット型式名

HCU-VZ6RMT

HCU-VZ8RMT

HCU-VZL4RMT

HCU-VZL8RMT
組合せ記号

/

　/

　/

　/
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VZ 6

VZ 8

VZL 4

VZL 8
圧縮機
回転数
(rpm)

　980 /
1170

　980 /
1170

　980 /
1170

　980 /
1170
モータ
定格出力
(kW)
-
-

/
-
冷凍能力
(kW)
-
-
-
-
法定冷凍
能力
(RT)
-
-
-
-
コンデンサ・ レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)
-
-
-
-
冷媒受液
部容量
(リットル)
-
-
-
-
冷媒接続口
吸入,
液出口

100A , 32A

100A , 32A
-

100A , 32A
冷凍機油
充填量
(リットル)

30

30
-

32
概略寸法
LxWxH

2710x1100
x2210

2710x1200
x2310
-

2710x1200
x2310

■ 冷媒：R 22（HCFC22） 二段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -35℃, 凝縮器過冷却 = 5℃, 膨張弁直前液温 = 中間圧力相当飽和温度+5℃,
吸入ガス過熱 = 0℃ の値です。（1kW=860Kcal/hr換算）
ユニット型式名

HCU-
VZ42RMT

HCU-
VZ62RMT

HCU-VZL31RMT

HCU-
VZL62RMT
組合せ記号

55 FSU /
75 FSU

75 HSU /
90 HSU

　/

　90 HSU /
110 HSU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VZ 42

VZ 62

VZL 31

VZL 62
圧縮機
回転数
(rpm)

　980 /
1170

　980 /
1170

　980 /
1170

　980 /
1170
モータ
定格出力
(kW)

55 / 75

75 / 90

　/　

　90 / 110

冷凍能力
(kW)

　87.09 /
103.95

117.44 /
140.23
-

146.28 /
174.65
法定冷凍
能力
(RT)

23.28 /
27.79

24.89 /
29.71
-

30.99 /
37.00
コンデンサ・ レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

174

234
-

234
冷媒受液
部容量
(リットル)

112

102
-

102
冷媒接続口
吸入,
液出口

80A , 32A

100A , 32A
-

100A , 32A
冷凍機油
充填量
(リットル)

30

32
-

32
概略寸法
LxWxH

1660x1110
x1870

1660x1170
x2070
-

1660x1170
x2070
（改良のため仕様を変更することがあります｡）
■ 付属構成品：



 コンプレッサ、オイルクーラ、起動バイパス電磁弁、クランクケ-スヒ-タ、温度計(吸入､吐出､油温)、
計器盤[高圧計､中圧計(ニ段機)､低圧計､ 油圧計]、 油圧保護スイッチ、高低圧力保護スイッチ、安全弁、
液面計、油分離器、ドライヤ、コンデンサ･レシーバ、起動盤(圧縮機の種類：VK,VKL)､ユニット架台｡
■ 別売品： 防振ベ-ス､防振継手､冷媒､冷凍機油｡

■ モータ及びコンデンサの組合わせは標準仕様以外にも御相談に応じます。(オプション)
