. ユニットシリーズ
HCUシリーズ
●仕様表
　
　
HCU- VK･VKL
コンデンシングユニット

　

HCU-VKL62RMS37DSU


■冷媒：R 717（アンモニア） 単段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -15℃, 凝縮器過冷却 = 5℃,
吸入ガス過熱 = 0℃ の値です。 （1kW=860Kcal/hr換算）
ユニット型式名

HCU-
VK4AMS

HCU-
VK6AMS

HCU-
VK8AMS

HCU-
VKL4AMS

HCU-
VKL6AMS

HCU-
VKL8AMS
組合せ記号

22 DMU /
30 DMU

30 FMU /
37 FMU

45 FMU /
55 GMU

30 DMU /
30 DMU

37 FMU /
45 FMU

55 GMU /
60 GMU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VK 4

VK 6

VK 8

VKL 4

VKL 6

VKL 8
圧縮機
回転数
(rpm)

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750
モータ
定格出力
(kW)

22 / 30

30 / 37

45 / 55

30 / 30

37 / 45

55 / 60
冷凍能力
(kW)

58.60 /
70.73

87.91 /
106.09

117.21 /
141.46

71.16 /
85.89

106.74 /
128.83

142.33 /
171.77
法定冷凍
能力
(RT)

16.46 /
19.86

24.68 /
29.79

32.91 /
39.72

19.98 /
24.12

29.97 /
36.18

39.96 /
48.23
コンデンサ・
レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

133 /
123

211 /
196

196 /
234

123 /
123

196 /
196

234 /
234
冷媒受液
部容量
(リットル)

83 /
39

136 /
98

98 /
128

39 /
39

98 /
98

128 /
128
冷媒接続口
吸入,
液出口

65A , 25A

65A , 25A

80A , 25A

65A , 25A

65A , 25A

80A , 25A
冷凍機油
充填量
(リットル)

6.5

6.5

7.0

6.5

6.5

7.0

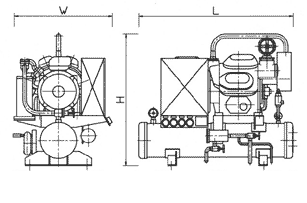

概略寸法
LxWxH
2060x1050
x1370
2060x1050
x1470
2060x1050
x1530
2060x1050
x1370
2060x1050
x1470
2060x1050
x1530
（改良のため仕様を変更することがあります｡）

■冷媒：R 717（アンモニア） 二段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -35℃, 凝縮器過冷却 = 5℃,
膨張弁直前液温 = 中間圧力相当飽和温度+5℃, 吸入ガス過熱 = 0℃ の値です。（1kW=860Kcal/hr換算）
ユニット型式名

HCU-
VK31AMS

HCU-
VK42AMS

HCU-
VK62AMS

HCU-
VKL31AMS

HCU-
VKL42AMS

HCU-
VKL62AMS
組合せ記号

15 BSU /
15 CSU

18 CSU /
22 DSU

22 DSU /
30 DSU

15 CSU /
18 CSU

22 DSU /
30 DSU

30 DSU /
37 ESU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VK 31

VK 42

VK 62

VKL 31

VKL 42

VKL 62
圧縮機
回転数
(rpm)

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750
モータ
定格出力
(kW)

15 / 15

18 / 22

22 / 30

15 / 18

22 / 30

30 / 37

冷凍能力
(kW)

22.43 /
27.07

32.20 /
38.86

44.87 /
54.15

27.24 /
32.88

39.10 /
47.19

54.48 /
65.75
法定冷凍
能力
(RT)

5.10 /
6.16

9.54 /
11.52

10.20 /
12.31

6.19 /
7.48

11.59 /
13.99

12.39 /
14.95
コンデンサ・
レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

66 / 80

80 / 104

104 / 96

80 / 80

104 / 96

96 / 123
冷媒受液
部容量
(リットル)

37 / 48

48 / 65

65 / 31

48 / 48

65 / 31

31 / 58
冷媒接続口
吸入,
液出口

65A , 20A

65A , 20A

80A , 25A

65A , 20A

65A , 20A

80A , 20A
冷凍機油
充填量
(リットル)

6.5

6.5

7.0

6.5

6.5

7.0
概略寸法
LxWxH
16301050
x1380
1660x1050
x1430
1660x1050
x1440
1630x1050
x1380
1660x1050
x1430
1660x1050
x1490
（改良のため仕様を変更することがあります｡）

■冷媒：R 22（HCFC22） 単段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -15℃, 凝縮器過冷却 = 5℃,
吸入ガス過熱 = 0℃ の値です。（1kW=860Kcal/hr換算）
ユニット型式名

HCU-
VK4RMS

HCU-
VK6RMS

HCU-
VK8RMS

HCU-
VKL4RMS

HCU-
VKL6RMS

HCU-
VKL8RMS
組合せ記号

22 DSU /
30 DSU

37 ESU /
45 ESU

45 ESU /
55 ESU

30 DSU /
37 DSU

45 FSU /
55 FSU

55 FSU /
75 FSU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VK 4

VK 6

VK 8

VKL 4

VKL 6

VKL 8
圧縮機
回転数
(rpm)

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750
モータ
定格出力
(kW)

22 / 30

37 / 45

45 / 55

30 / 37

45 / 55

55 / 75
冷凍能力
(kW)

55.59 /
67.10

83.39 /
100.64

111.19 /
134.19

67.51 /
81.47

101.26 /
122.21

135.01 /
162.95
法定冷凍
能力
(RT)

16.26 /
19.63

24.39 /
29.44

32.52 /
39.25

19.75 /
23.83

29.62 /
35.75

39.49 /
47.67
コンデンサ・
レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

104

132

123

104

164

153
冷媒受液
部容量
(リットル)

65

84

58

65

107

77
冷媒接続口
吸入,
液出口

65A , 25A

65A , 25A

80A , 32A

65A , 25A

65A , 32A

80A , 32A
冷凍機油
充填量
(リットル)

6.5

6.5

7.0

6.5

6.5

7.0
概略寸法
LxWxH
1660x1050
x1370
1660x1050
x1420
1660x1050
x1450
1660x1050
x1370
1660x1050
x1470
1660x1050
x1500
（改良のため仕様を変更することがあります｡）

■冷媒：R 22（HCFC22） 二段圧縮機 コンデンシングユニット仕様表

冷凍能力は、凝縮温度CT= +40℃, 蒸発温度ET= -35℃, 凝縮器過冷却 = 5℃,
膨張弁直前液温 = 中間圧力相当飽和温度+5℃, 吸入ガス過熱 = 0℃ の値です。（1kW=860Kcal/hr換算）
ユニット型式名

HCU-
VK31RMS

HCU-
VK42RMS

HCU-
VK62RMS

HCU-
VKL31RMS

HCU-
VKL42RMS

HCU-
VKL62RMS
組合せ記号

18 BSU /
18 BSU

22 CSU /
30 CSU

30 DSU /
37 DSU

18 BSU /
22 BSU

30 CSU /
37 CSU

37 DSU /
45 DSU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VK 31

VK 42

VK 62

VKL 31

VKL 42

VKL 62
圧縮機
回転数
(rpm)

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750
モータ
定格出力
(kW)

18 / 18

22 / 30

30 / 37

18 / 22

30 / 37

37 / 45

冷凍能力
(kW)

23.80 /
28.72

　35.29 /
42.59

47.59 /
57.44

28.90 /
34.87

42.85 /
51.72

57.79 /
69.75
法定冷凍
能力
(RT)

5.04 /
6.08

9.43 /
11.38

10.08 /
12.17

6.12 /
7.39

11.45 /
13.82

12.24 /
14.78
コンデンサ・
レシーバ
シェル ＆ チューブ式
冷媒有効
収容量
(リットル)

66

80

104

66

80

104
冷媒受液
部容量
(リットル)

37

48

65

37

48

65
冷媒接続口
吸入,
液出口

65A , 20A

65A , 25A

80A , 25A

65A , 20A

65A , 25A

80A , 25A
冷凍機油
充填量
(リットル)

6.5

6.5

7.0

6.5

6.5

7.0
概略寸法
LxWxH
1630x1050
x1340
1630x1050
x1380
1660x1050
x1440
1630x1050
x1340
1630x1050
x1380
1660x1050
x1440
（改良のため仕様を変更することがあります｡）
■ 付属構成品：




 コンプレッサ、オイルクーラ、起動バイパス電磁弁、クランクケ-スヒ-タ、
温度計(吸入､吐出､油温)、計器盤[高圧計､中圧計(ニ段機)､低圧計､ 油圧計]、
油圧保護スイッチ、高低圧力保護スイッチ、安全弁、液面計、油分離器、
ドライヤ（R22仕様のみ）、コンデンサ･レシーバ、起動盤(圧縮機の種類：VK,VKL)､ユニット架台｡
■ 別売品： 防振ベ-ス､防振継手､冷媒､冷凍機油｡

■ モータ及びコンデンサの組合わせは標準仕様以外にも御相談に応じます。(オプション)
