. ユニットシリーズ
HRUシリーズ
　 　
●全体図
1 HRU SERIES / VK/VKL , VZ/VZL Receiver Unit
　
レシ−バ ユ ニ ッ ト

世界のトップブランド "HASEGAWA" の高性能圧縮機 VK/VKL,VZ/VZLにフランジモータと
レシーバを最適に組み合わせたレシーバユニットです。


HRU-VKL42RMS30LCCU

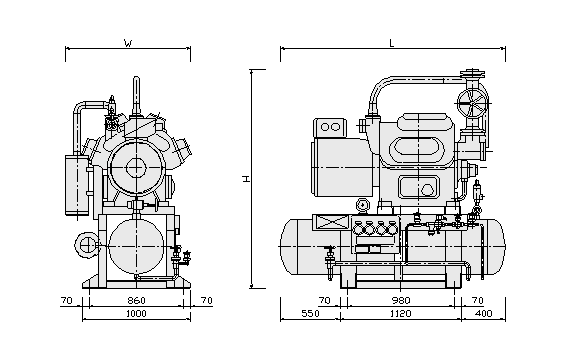

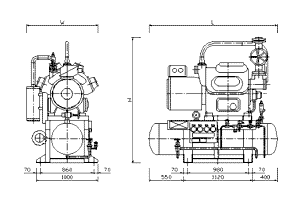

( HRU-VZ62RMT75FSU )

　

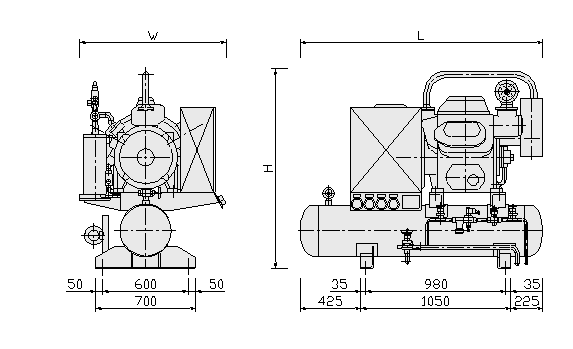

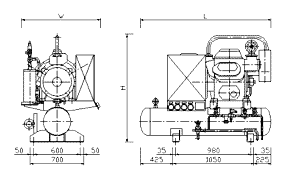

( HRU-VK42RMS22CCU )

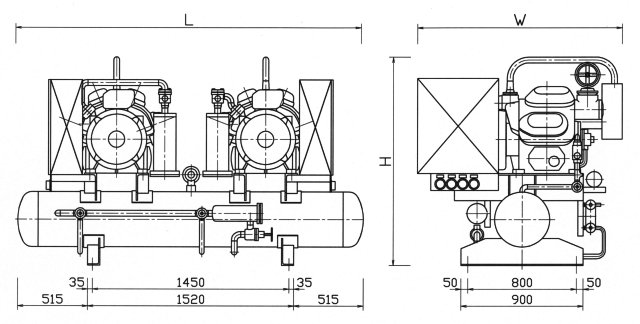

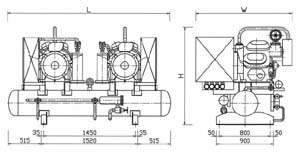

( HRU-VK62RWS30EMU )
　
　 　 　

■R 22　二段圧縮機 レシーバユニット仕様表
冷媒：R22（HCFC22）

冷凍能力は、凝縮温度CT=+40℃, 蒸発温度ET=-35℃, 凝縮器過冷却 = 5℃,
膨張弁直前液温 = 中間圧力相当飽和温度+5℃, 吸入ガス過熱 = 0℃ の値です。（1kW=860Kcal/hr換算）
ユニット型式名

HRU-
VK42RMT

HRU-
VK42RMS

HRU-
VKL42RMS

HRU-
VK62RMS

HRU-
VKL62RMS

HRU-
VK42RWS
組合せ記号

18 / 22
CCU

22 / 30
CCU

30 / 37
CCU

30 / 37
DCU

37 / 45
DCU

22 / 30
DMU
電　　　源
三相　200V　50Hz / 60Hz
圧縮機呼称

VK42

VK42

VKL42

VK62

VKL62

VK42 x 2
圧縮機
回転数
(rpm)

980 /
1170

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750

1450 /
1750
モータ
定格出力
(kW)

18 / 22

22 / 30

30 / 37

30 / 37

37 / 45

22x2 /
30x2
冷凍能力
(kW)

23.84 /
28.49

35.23 /
42.56

42.91 /
51.74

47.56 /
57.44

57.79 /
69.77

35.23x2 /
42.56x2
法定冷凍
能力
(RT)

6.37 /
7.61

9.43 /
11.38

11.45 /
13.82

10.08 /
12.17

12.24 /
14.78

9.43x2 /
11.38x2
レシーバ容量
（リットル）

110

110

110

150

150

220
冷媒接続口
吸入,吐出

65A , 25A

65A , 25A

65A , 25A

80A , 32A

80A , 32A

65Ax2 ,
25Ax2
液入口,出口

25A , 25A

32A , 25A

32A , 25A

32A , 25A

32A , 25A

40A ,
25Ax2
冷凍機油充填量
（リットル）

6.5

6.5

6.5

7.0

7.0

6.5 x 2
概略寸法
LxWxH

1700x1050
x1380

1700x1050
x1380

1700x1050
x1380

1700x1050
x1440

1700x1050
x1440

2550x1480
x1530
　
ユニット型式名

HRU-
VKL42RWS

HRU-
VK62RWS

HRU-
VKL62RWS

HRU-
VZ42RMT

HRU-
VZ62RMT

HRU-
VZL62RMT
組合せ記号

30 / 37
DMU

30 / 37
EMU

37 / 45
EMU

55 / 75
ESU

75 / 90
FSU

90 / 110
FSU
電　　　源

三相　200V　50Hz / 60Hz
圧縮機呼称

VKL42 x 2

VK62 x 2

VKL62 x 2

VZ42

VZ62

VZL62
圧縮機
回転数
(rpm)

1450 /
1750

1450 /
1750

1450 /
1750

980 /
1170

980 /
1170

980 /
1170
モータ
定格出力
(kW)

30x2 /
37x2

30x2 /
37x2

37x2 /
45x2

55 / 75

75 / 90

90 / 110
冷凍能力
(kW)

42.91x2 /
51.74x2

47.56x2 /
57.44x2

57.79x2 /
69.77x2

87.09 /
103.95

117.44 /
140.23

146.28 /
174.65
法定冷凍
能力
(RT)

11.45x2 /
13.82x2

10.08x2 /
12.17x2

12.24x2 /
14.78x2

23.28 /
27.79

24.89 /
29.71

30.99 /
37.00
レシーバ容量
（リットル）

220

280

280

240

300

300
冷媒接続口
吸入,吐出

65Ax2 ,
25Ax2

80Ax2 ,
32Ax2

80Ax2 ,
32Ax2

80A , 40A

100A , 50A

100A , 50A
液入口,出口

40A ,
25Ax2

40A ,
25Ax2

40A ,
25Ax2

40A , 32A

40A , 32A

50A , 32A
冷凍機油充填量
（リットル）

6.5 x 2

7.0 x 2

7.0 x 2

30

32

32
概略寸法
LxWxH

2550x1480
x1530

2550x1520
x1590

2550x1520
x1590

2070x1100
x1870

2070x1120
x1960

2070x1120
x1960
（改良のため仕様を変更することがあります｡）
■ 付属構成品：



 コンプレッサ、オイルクーラ、起動バイパス電磁弁、クランクケ-スヒ-タ、
温度計(吸入､吐出､油温)、計器盤[高圧計､中圧計､低圧計､油圧計]、油圧保護スイッチ、
高低圧力保護スイッチ、安全弁、液面計、油分離器、ドライヤ、レシーバ、
起動盤(圧縮機の種類：VK,VKL)､ユニット架台｡
■ 別売品： 防振ベ-ス､防振継手､冷媒､冷凍機油､起動盤(圧縮機の種類：VZ,VZL)｡　

■ モータ及びレシーバの組合わせは標準仕様以外にも御相談に応じます。(オプション)
