●グランドエアコンディショナー
　 　
HASシステム/　
Ground Air Conditioner

グランドエアコンディショナー

■

 駐機中の航空機への冷暖房機能提供/航空機着陸後のブレーキクーリング
■ 短期間の各種イベントに対して冷暖房機能提供
■ 空調機能が一時的に不足する場合の応援として
■ 空調機の取り替え工事期間中の代替として
■ 災害発生時の緊急対応機能として

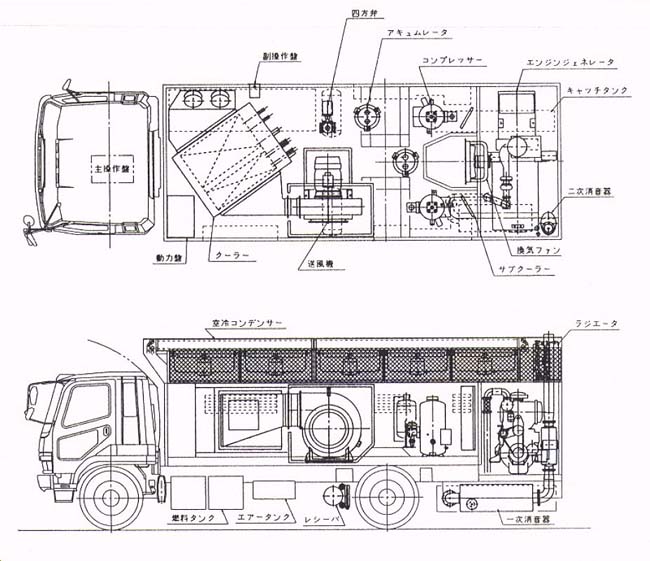

↑クリックすると拡大図が表示されます。

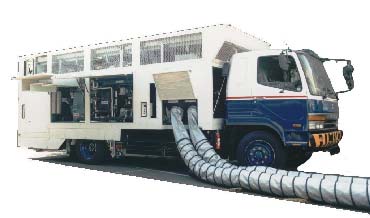

◆ グランドエアコンディショナー
性　　能 冷房能力： 105 USRT 暖房能力： 140 Mcal/h
外気条件 38 ℃, 46 % RH -2 ℃, 30 % RH
ユニット出口温度 -2 ℃ 45 ℃
送 風 量 200 kg/min 以上 （静圧 850 mmAq 以上）
連続定格 6 時間以上
動力用発電機 水冷ディーゼルエンジン発電機： （連続定格）295 KVA/ 400V/ 3Φ/ 50Hz,60Hz
制御方式 操作： 全自動制御、機側主操作盤・車両運転席副操作盤 ／ ダンパー：Φ300 x 2 、
　　　2連個別動作、放気・予冷付き
冷 凍 機
R22スクリュー式冷凍機： No.1 サイクル用 95 HP/ 4900 RPM ,
　 No.2 サイクル用 95 HP/ 4900 RPM
冷却設備 冷却コイル： 銅管、アルミプレートフィンコイル2系統、ノンクロム防食表面処理、
SUSケーシング／ ファン： 高効率低騒音ターボファン45kW/2p
凝縮設備 凝縮コイル： 銅管、アルミプレートフィンコイル2系統、
ノンクロム防食表面処理 ／ ファン： 圧力扇、2.2kW x 10 台
車両（シャーシ） 8.7 ton、リーフ増し仕様
外形寸法（mm） 9,200(L) x 2,600(W) x 3,300(H)
使用燃料 軽油
燃料タンク 400 L
（改良のため仕様を変更することがあります｡）

◆ 本設備の騒音値は機側１ｍにて80db 以下、75db(A)を目標値とします。
◆ 本設備はJIS、JES、高圧ガス保安法、空港内保安規則等の規格に準拠します。
◆ その他、車両後方確認用ITV装置、大型バックブザー装置、車両後進表示フリッカーランプ装備
